Pizzato Elettrica - SafetySight Iridio

SafetySight Iridio er en vision‑baseret sikkerhedsenhed, der med et kamera overvåger et defineret arbejdeområde omkring en maskine.
Enheden registrerer bevægelse i den overvågede zone og holder OSSD‑sikkerhedsudgangene frakoblet, indtil området er frit, så en uventet genstart kan undgås.

Hver Iridio‑enhed indeholder den nødvendige sikkerhedsfunktion internt og leverer OSSD‑udgange direkte til en ekstern sikkerhedsstyring.
Der er dermed ikke krav om en særskilt dedikeret controller til kameradelen i tavlen, så længe den anvendte sikkerhedsstyring er kompatibel med OSSD‑signaler.

SafetySight Iridio er konstrueret til sikkerhedsfunktioner op til SIL 2 i henhold til IEC 61508 og op til PL d, kategori 3 i henhold til ISO 13849‑1.
Det gør enheden relevant i applikationer, hvor standarderne for maskinsikkerhed kræver overvågning af adgang og tilstedeværelse, men hvor der ikke er behov for de højeste SIL/PL‑niveauer.

Kameraet er beregnet til at overvåge områder, hvor en operatør kan befinde sig inden for maskinens arbejdsområde mellem stop og genstart.
Funktionen er, at bevægelse i zonen skal være identificeret og håndteret, før maskinen kan bringes tilbage i en tilstand, hvor den kan starte.

Iridio er opbygget som en all‑in‑one enhed, hvor kamera, billedbehandling og sikkerhedslogik er samlet i selve safety kameraet.
Enheden leverer OSSD‑udgange, som kan kobles direkte til kompatible sikkerhedsmoduler eller sikkerheds‑PLC’er, på samme måde som andre OSSD‑baserede sikkerhedssensorer.

Denne arkitektur reducerer behovet for ekstra særskilte controller‑moduler kun til kameraet og forenkler opbygningen i tavlen.
Enheden kan indgå i sikkerhedskæder sammen med andre enheder, så længe OSSD‑signalerne behandles korrekt i den samlede løsning

SafetySight Iridio konfigureres via Iridio Studio softwaren.
Her kan brugeren visuelt se det område, kameraet dækker, og definere, hvilke zoner der skal overvåges, samt maskere områder, der ikke er relevante, eller som kan give forstyrrelser.

Billedanalysealgoritmerne i SafetySight Iridio er udviklet til at håndtere ændringer i scenen.
Det betyder, at objekter som f.eks. en palleløfter eller arbejdsudstyr, der bliver efterladt i zonen, kan håndteres uden at systemet permanent forhindrer genstart, så længe konfigurationen tager højde for det.

Maskeringen i Iridio Studio kan bruges til at udelukke faste eller kendte elementer, som ikke skal indgå i bevægelsesdetekteringen.
Samtidig sikres, at bevægelse i de relevante områder fortsat registreres og giver den nødvendige sikkerhedsreaktion.

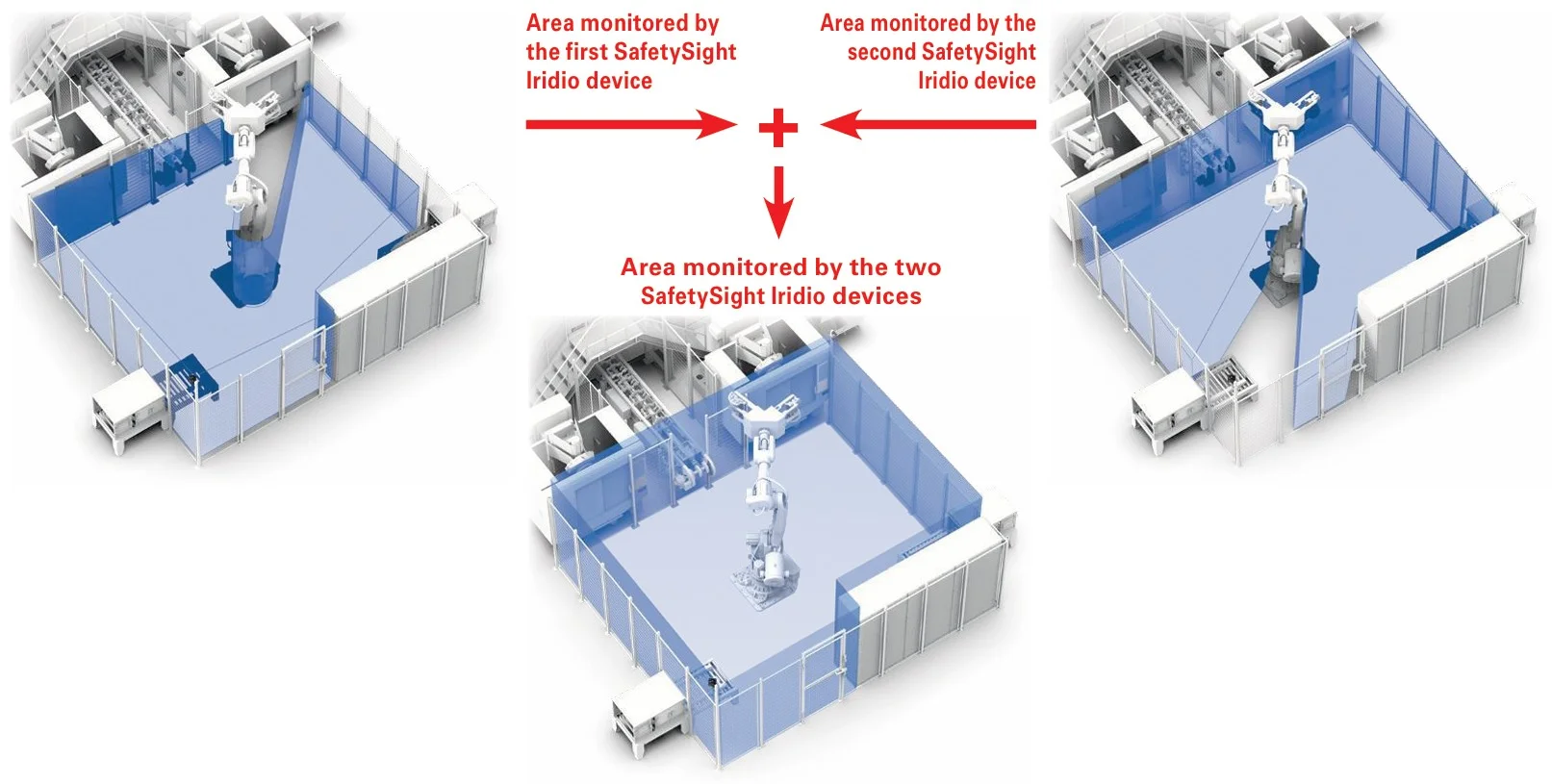

Til applikationer, hvor ét kamera ikke er tilstrækkeligt, kan flere SafetySight Iridio enheder installeres i samme område.
Ved at kombinere flere enheder kan man dække større arbejdszoner eller blinde vinkler, så hele det område, der skal beskyttes, overvåges.

Den modulære opbygning gør det muligt at tilpasse antallet og placeringen af enhederne til den konkrete maskine eller linje.
På den måde kan samme SafetySight‑platform anvendes i både mindre celler og større linjer, hvor der er krav om overvågning af tilstedeværelse før genstart.

SafetySight Iridio har en frontmonteret status‑LED, der viser de vigtigste driftstilstande med forskellige farver.

Blandt de angivne tilstande er:

• Idle – enheden er klar til at starte overvågning.
• Monitoring – området overvåges aktivt.
• Area clear – ingen bevægelse detekteret, OSSD‑udgange tilladt.
• Motion detected – bevægelse detekteret, OSSD‑udgange deaktiveret.

Det giver mulighed for hurtigt visuelt at se, hvordan kameraet vurderer området, og om en blokeret genstart skyldes bevægelse eller fejl i overvågningen.

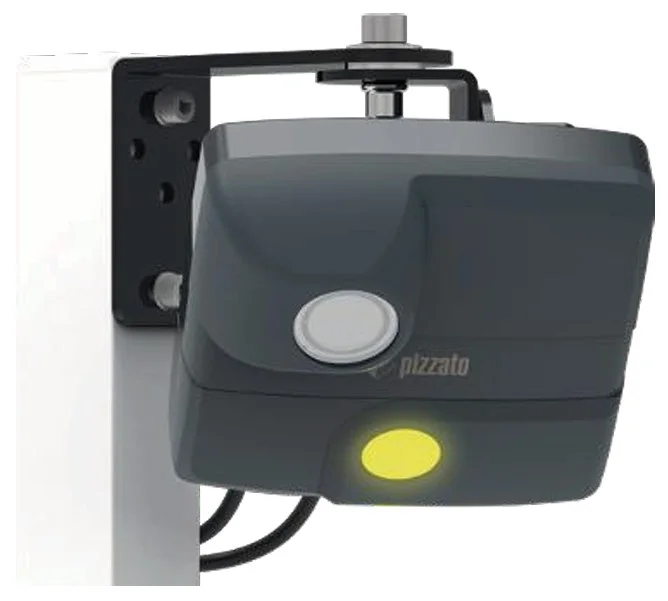

Idle

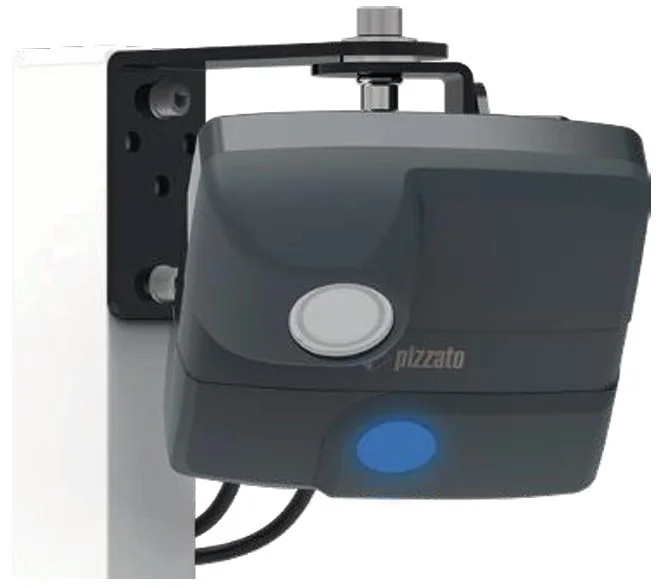

Monitoring

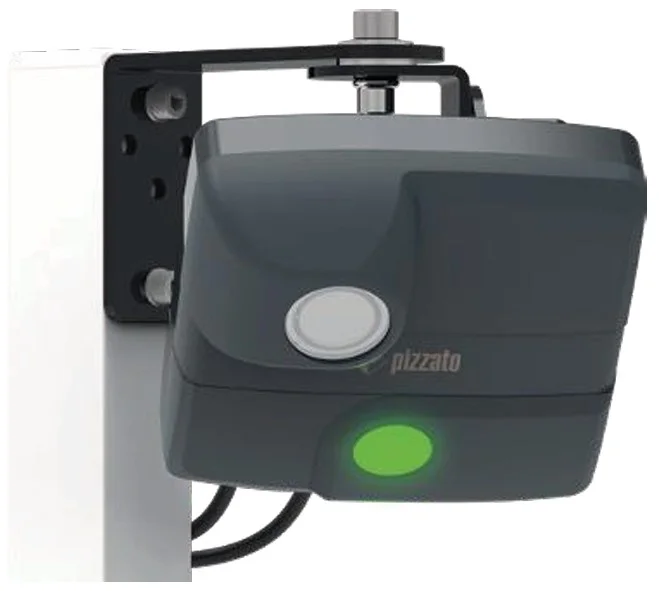

Area clear

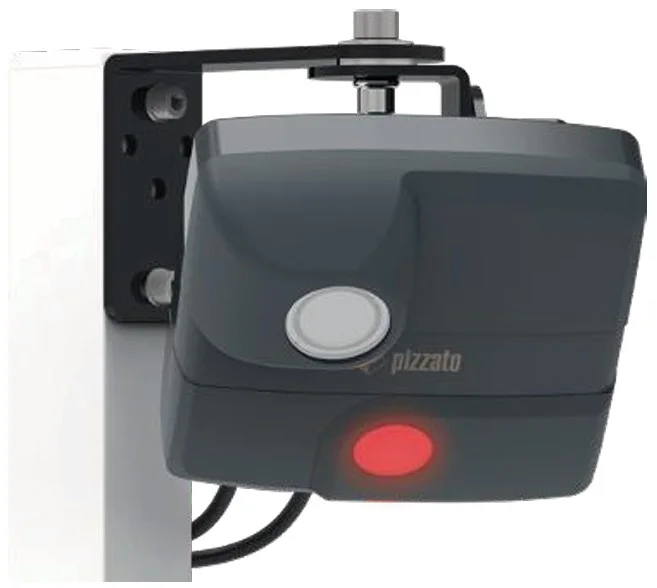

Motion detected
