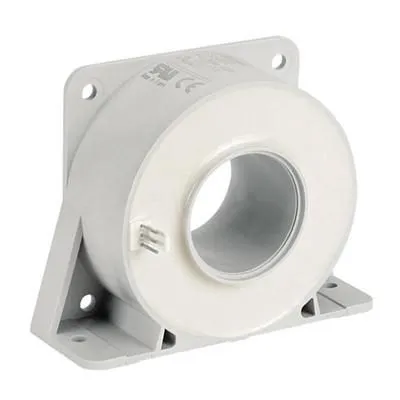

1SBT150500R0001
1SBT150500R0001 (ES500C) er en kompenseret strømsensor (lukket kredsløb) til 500 A nominel primærstrøm (A RMS) med sekundærstrøm-udgang 100 mA ved IPN. Forsyning ±12…±24 V DC og måleområde op til ±800 A (ved ±24 V ±5%). Molex 3-pin (HE14), båndbredde ≤100 kHz (−1 dB) og isolationstestspænding 3 kV (50 Hz, 1 min).
1SBT150500R0001 (ES500C) er en closed loop strømsensor (lukket kredsløb) med sekundærstrøm-udgang, beregnet til galvanisk isoleret måling af primærstrøm i industrielle applikationer. Sensoren er specificeret til 500 A nominel primærstrøm (A RMS) og leverer en proportional sekundærstrøm på 100 mA ved IPN. Den forsynes med ±12…±24 V DC, og databladet angiver måleområde op til ±800 A ved ±24 V ±5%.
Til vurdering af målenøjagtighed er der angivet nøjagtighed som ≤±0,5% ved +25°C, ≤±1% i området −5…+70°C samt ≤±1% i området −20…+70°C. Offset er angivet til ≤±0,25 mA ved +25°C, og linearitet ≤0,1%. For dynamisk opførsel er der angivet forsinkelsestid ≤1 µs, båndbredde ≤100 kHz (−1 dB) og følgeevne for strømstigning di/dt ≤100 A/µs.
På isolationssiden er isolationstestspænding angivet til 3 kV (50 Hz, 1 min). Derudover er spændingsfald (primærleder) ≤1 V, og strømforbruget er angivet til ≤12 mA (ved ±24 V ±5%). Sekundærsiden er specificeret med sekundær modstand ≤76 Ω ved +70°C, og tilslutningen er Molex type 3 pins HE14. Driftstemperatur er −20…+70°C, lagring −40…+85°C, og massen er 0,210 kg.
