Mean Well XDR serie

MEAN WELL XDR DIN-skinne strømforsyninger til krævende applikationer

MEAN WELL XDR er high end enkel-faset DIN-skinne strømforsyninger til styringer, tavlebyggere og maskinproducenter, der stiller høje krav til driftssikkerhed og funktionalitet. XDR-serien er flagsskibet i MEAN WELLs nye generation af DIN-skinne strømforsyninger og er det naturlige valg, når SDR, NDR og EDR ikke længere rækker.

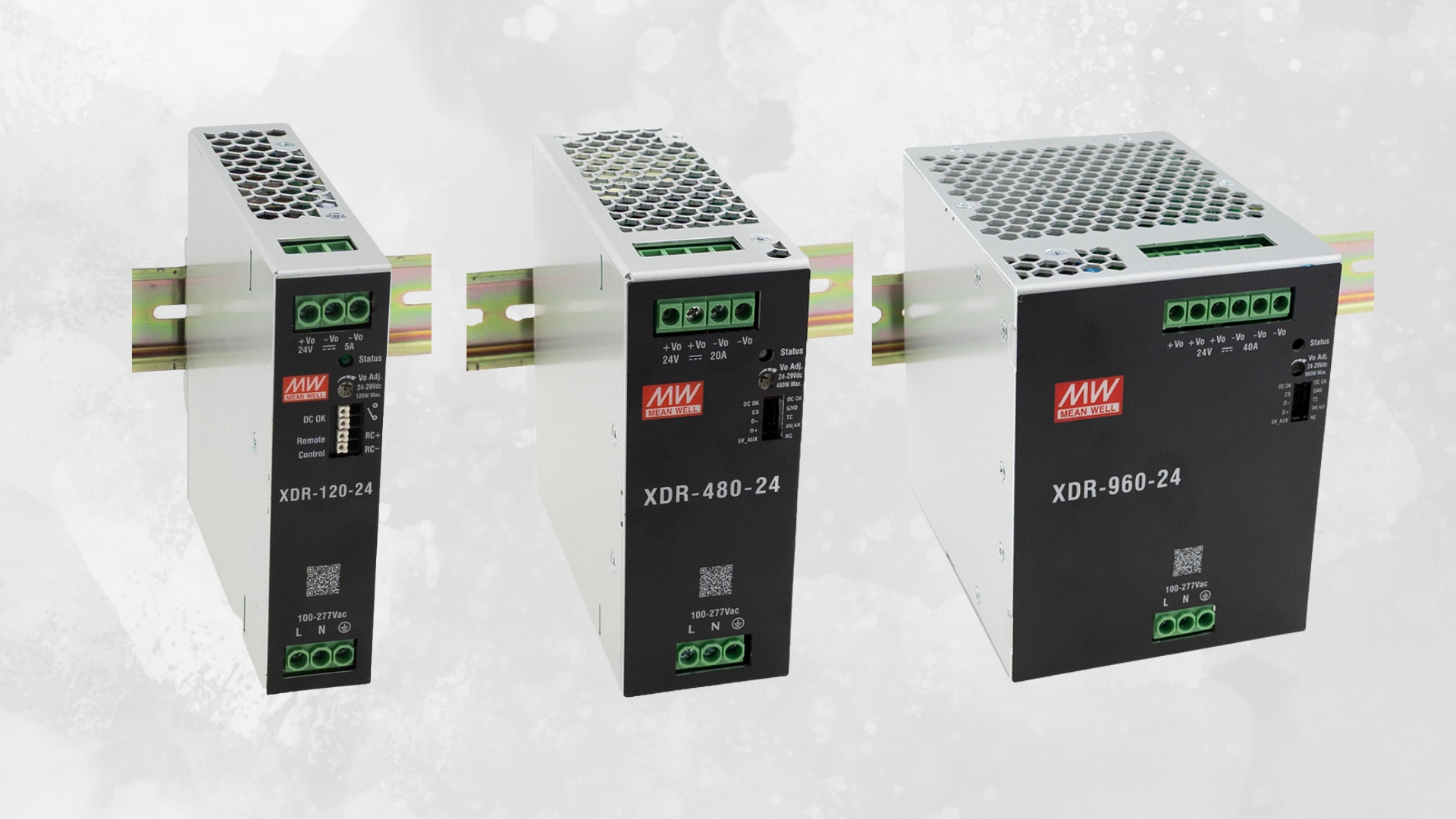

Effektområde 75 W til 960 W og typiske XDR varianter

XDR-serien dækker 75 W, 120 W, 240 W, 480 W og 960 W, så du kan bruge samme platform fra små styretavler til større procesanlæg. Alle effekter findes i 12 V, 24 V, 36 V og 48 V, dog uden 12 V på XDR 960 W, som typisk bruges til 24 V og 48 V systemer.

Bredt indgangsområde, høj virkningsgrad og lav indrusningsstrøm

MEAN WELL XDR er udviklet til moderne industrinet med stort spændingsområde og begrænset plads i tavlen. Serien har et meget bredt indgangsområde og samtidig en usædvanlig lav indrusningsstrøm, som gør det lettere at lægge flere DIN-skinne strømforsyninger på samme gruppe.

  • Indgangsspænding 85 til 305 Vac enkel-faset.
  • Typisk virkningsgrad op til 96 procent afhængig af model.
  • Indrusningsstrøm under 10 A ved 230 Vac, hvilket er væsentligt lavere end tidligere SDR, NDR og EDR serier.
  • Ventilatorløs konstruktion med konvektionskøling på de fleste modeller for høj driftssikkerhed

Avancerede funktioner, overvågning og redundans

I forhold til XDR E, SDR, NDR og EDR tilbyder MEAN WELL XDR flere avancerede funktioner til overvågning, fjernstyring og redundans i kritiske anlæg.

  • Parallelfunktion op til 3840 W i 3 plus 1 konfiguration på XDR 240 til 960 W.
  • Indbygget MODBUS RTU på XDR 240 til 960 W til integration i PLC og SCADA.
  • DC OK relæudgang til tidlig fejlindikering i tavlen.
  • Remote on og off på XDR 240 til 960 W til fjernstyring af forsyningen.
  • Indbyggede ORing FET på XDR 120 til 960 W giver enkel og effektiv redundant opbygning uden eksterne dioder.
    Det gør XDR-serien meget velegnet til procesindustri, energi og infrastruktur, halvlederudstyr, fabrikationsanlæg og andre applikationer, hvor oppetid og overvågning er kritisk

Det gør XDR-serien meget velegnet til procesindustri, energi og infrastruktur, halvlederudstyr, fabrikationsanlæg og andre applikationer, hvor oppetid og overvågning er kritisk.

Temperaturområde, miljø og sikkerhedsgodkendelser

MEAN WELL XDR DIN-skinne strømforsyninger er konstrueret til barske industrimiljøer og lange drifttider.

  • Omgivelsestemperatur fra minus 40 til plus 85 grader med de-rating over plus 60 grader.
  • Overvoltage category OVC III, så XDR kan installeres tættere på forsyningssiden.
  • Print med conformal coating for beskyttelse mod fugt og støv i tavlen.
  • Kortslutningsbeskyttelse, overlast-, overspændings- og overtemperaturbeskyttelse er standard på XDR-serien.​
  • Internationale godkendelser som CB, TUV, UL, RCM, BSMI, CCC, EAC, CE og UKCA samt standarder som IEC 62368 1, 61010 1 og 61558 1

Kompakt DIN-skinne design og lang garanti

I forhold til tidligere SDR, NDR og EDR serier er MEAN WELL XDR-serien markant smallere og dermed lettere at få ind i kompakte styretavler.

  • Bredder typisk 30 til 96 mm afhængig af effekt, svarende til cirka 23 til 45 procent mindre end ældre DIN-skinne strømforsyninger.

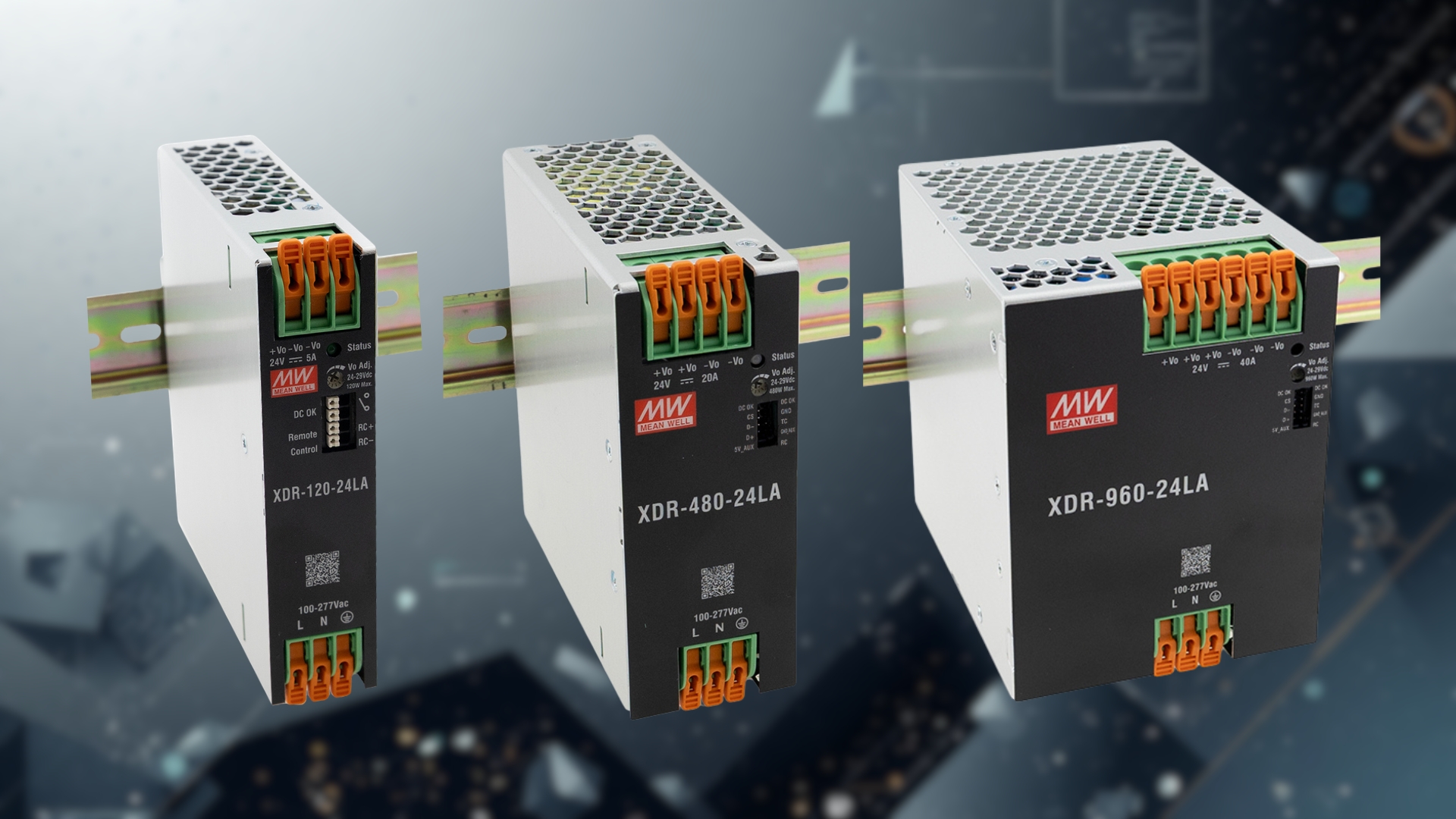

  • Tilgængelig med både klassiske skrueklemmer og værktøjsfri push in og lever aktiverede terminalblokke på udvalgte varianter.
  • 5 års garanti på hele XDR-serien, hvilket er længere end XDR-E og de tidligere SDR, NDR og EDR serier

Kommunikation og overvågning

Til systemer hvor du vil ind i PLC/SCADA, eller bare have bedre diagnosticering.

  • MODbus (XDR-240 til XDR-960) som indbygget kommunikationsinterface.
  • DC OK relay contact (statussignal) til overvågning og fejlhåndtering i tavler.
  • Remote control (XDR-240 til XDR-960) til ekstern on/off-styring.
  • ORing FET (XDR-120 til XDR-960) til arkitekturer hvor OR-ing, hot-swap eller redundans indgår.

Mekanik, plads og terminalvalg

Kompakt footprint er en central del af XDR-platformen, og serien kan fås med flere terminaltyper.

  • Terminalblokke: screw, push-in og lever-type (variantafhængigt).

Dimensioner (B x H x D):

  • 75W og 120W: 30 x 125,2 x 116 mm
  • 240W: 40 x 125,2 x 116 mm
  • 480W: 48 x 125,2 x 125 mm
  • 960W: 96 x 125,2 x 132 mm

Certificeringer og compliance

XDR er målrettet installationer med krav på tværs af flere domæner, både industrial og ITE, og med relevante branchestandarder.

  • Approvals nævnes for ITE 62368-1, Industrial 61558-1 og 61558-2-16 samt 61010.
  • Derudover nævnes Marine DNV, SEMI47 og C1D2 HazLoc på serieniveau.
  • OVC III og drift fra -40 til +85°C understøtter brug i hårdere industrimiljøer.
  • PCB conformal coating er angivet for XDR i sammenligningen.

Hvad betyder XTR og XDR-E for dig som kunde?

Som samarbejdspartner på MEAN WELL kan Dovitech hjælpe dig med at udnytte mulighederne i XTR- og XDR-E-serierne bedst muligt:

Direkte adgang til et bredt spænd af DIN-skinne strømforsyninger fra 75 til 960 W i både 1-faset (XDR-E) og 3-faset (XTR) udgave, med 12/24/36/48 V udgang.​


Mulighed for at vælge løsninger med høj virkningsgrad (op til ca. 96%), smalle kabinetter og parallel-funktion, så du kan optimere både plads, tab og redundans i dine tavler.​


Produkter, der er udviklet til krævende industrielle og infrastrukturelle miljøer med udvidet temperaturområde, omfattende beskyttelsesfunktioner og internationale godkendelser, så dokumentationsarbejdet lettes.

Valg af Mean Wells strømforsyninger gennem Dovitech?

Har du et konkret projekt, hvor XDR-serien kunne være relevant, eller vil du bare have sparring på hvordan du bedst opgraderer dine eksisterende DIN-skinne strømforsyninger?

Kontakt vores salgsteam, så hjælper vi med dimensionering, valg af model og gennemgang af tekniske krav i din applikation.



Læs mere om vores leverandør her eller tryk på logoet herunder:

Mean Well Logo

FAQ

Hvad er forskellen på MEAN WELL XDR og XDR E?

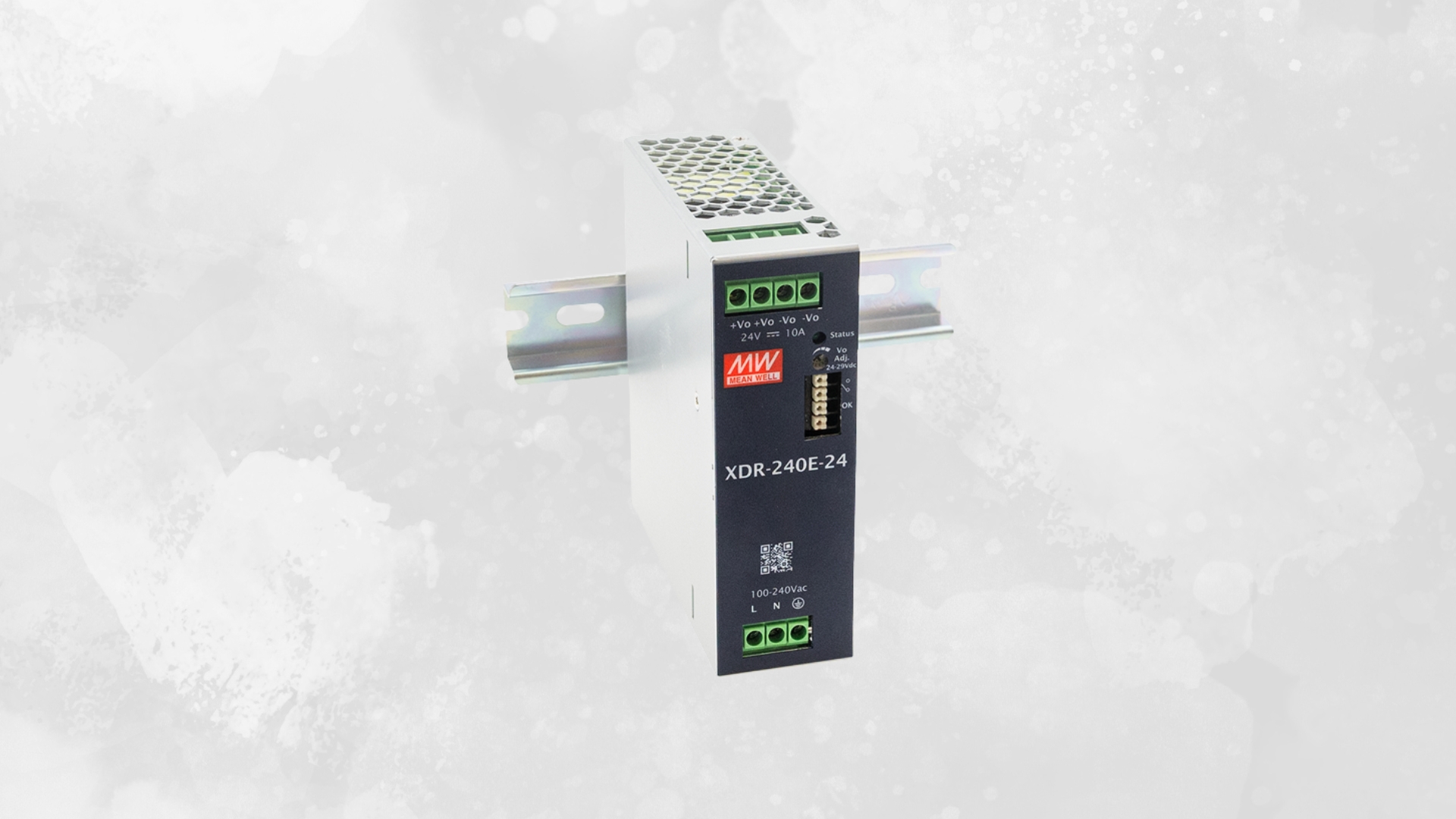

XDR er high end flagship DIN-skinne strømforsyninger med flere funktioner som MODBUS, ORing FET, bredere temperaturområde og 5 års garanti, mens XDR E er den omkostningseffektive serie, der kan erstatte SDR, NDR og EDR med fokus på pris og kompakt design.

Hvilke spændinger og effekter findes MEAN WELL XDR i?

XDR-serien fås som 75 W, 120 W, 240 W, 480 W og 960 W i 12 V, 24 V, 36 V og 48 V udgaver, bortset fra 960 W, som ikke leveres i 12 V version.

Kan MEAN WELL XDR bruges til redundante strømforsyninger på DIN-skinne?

Ja, XDR 240 til 960 W har indbygget parallelfunktion til op til 3840 W i 3 plus 1 konfiguration, og serierne XDR 120 til 960 W har indbyggede ORing FET, som gør det nemt at opbygge redundante løsninger.

Hvilket temperaturområde dækker MEAN WELL XDR DIN-skinne strømforsyninger?

XDR-serien kan typisk bruges i omgivelser fra minus 40 til plus 85 grader med de-rating over plus 60 grader, hvilket gør den velegnet til krævende industri- og udendørsapplikationer.

Hvilke applikationer er MEAN WELL XDR særligt egnet til?

XDR DIN-skinne strømforsyninger bruges især i industri- og fabriksautomation, procesanlæg, halvleder- og produktionsudstyr, energi- og bygningsautomation, sikkerheds- og overvågningssystemer samt infrastruktur og transportanlæg.

Hvilke udgangsspændinger og effektklasser findes der, hvis jeg vil standardisere?

Begge serier tilbydes i de klassiske spændinger 12, 24, 36 og 48 V, og XDR-E dækker 75–960 W, mens XTR dækker 240–960 W. Det gør det muligt at standardisere på én platform på tværs af små og store tavler og stadig genbruge samme spændingsniveauer og layoutprincipper.

Hvem kan hjælpe med at vælge den rigtige model til mit projekt?

Dovitechs salgsteam kan hjælpe med dimensionering, modelvalg og gennemgang af datablad/godkendelser, så PSU’en passer til lastprofiler, temperaturkrav og tavleopbygning. Der kan også rådgives om parallelopbygning, redundans og kombination med øvrige komponenter i din installation.
