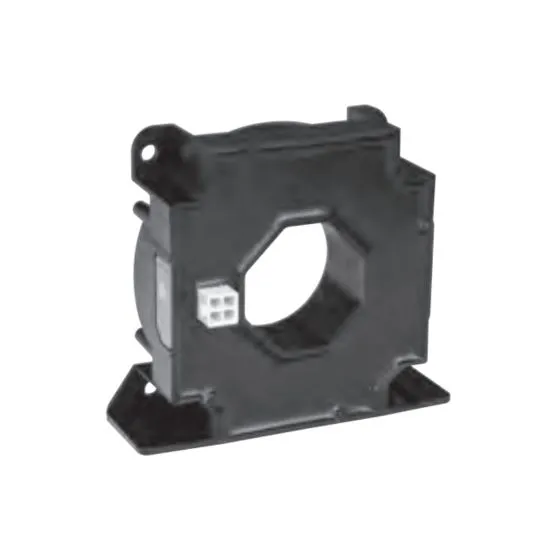

S29S1T0D24ZJ
S29S1T0D24ZJ (Tamura S29S D24 SERIES) er en servo-baseret strømtransducer med analog strøm (current-output) (ratio 1:5000). Nominelt 1000 A med Io 200 mA ved IPN, forsyning ±15 (±5%)..±24 (±5%). Responstid ≤1 (max) µs. Isolation 4.0 kV AC/1 min. Tilslutning: JST BH3P-VH-1, 3-pin. RoHS: Ja.
S29S1T0D24ZJ fra Tamura (S29S D24 SERIES) er en servo system current-output type med analog strøm (current-output) til galvanisk isoleret måling af primærstrøm. S29S D24-serien dækker 1000 A-klassen med current-output og 1:5000 ratio. Databladet angiver responstid som maksimum, men angiver ikke båndbredde, hvilket er relevant hvis du sammenligner mod serier med dokumenteret BW.
Sensor type er ikke angivet eksplicit i databladet, men enheden er specificeret som et servo/current-output måleprincip.
Måledata: IPN/If = 1000 A, maksimal strøm = ±2100 (3 s). Konverteringsforhold 1:5000 giver Io = 200 mA ved nominelt niveau. Fejlbudgettet er specificeret som nøjagtighed ±0.4 (Io accuracy, uden Iof), offset ±0.4 mA, linearitet ±0.1 %, hysterese ±0.2 mA.
Dynamik: Responstid ≤1 (max) µs.
Forsyning: ±15 (±5%)..±24 (±5%). Forbrug/ICC: ≤±35 (max, uden Io). Temperatur: drift -40..85 °C, lagring -40..90 °C. Primærleder temp. maks.: 100 °C.
Isolation og sikkerhed: Vd 4.0 kV AC/1 min, RIS ≥500 (DC500V) MΩ.
Mekanik: Chassis-montage (montagehuller), 110×95.0×47.5 mm, masse 560 g. Tilslutningstype: JST BH3P-VH-1, 3-pin. Sekundærspolemodstand: 48 (@70°C); 50 (@85°C).
Hvis du er i tvivl om valg: S30S passer typisk til højeste strømme og høj isolation, S42S til 1000 A med dokumenteret BW, S29S til 1000 A hvor BW ikke er angivet, og S27S til 300 A i kompakt format.
