S42S1T0D24ZM

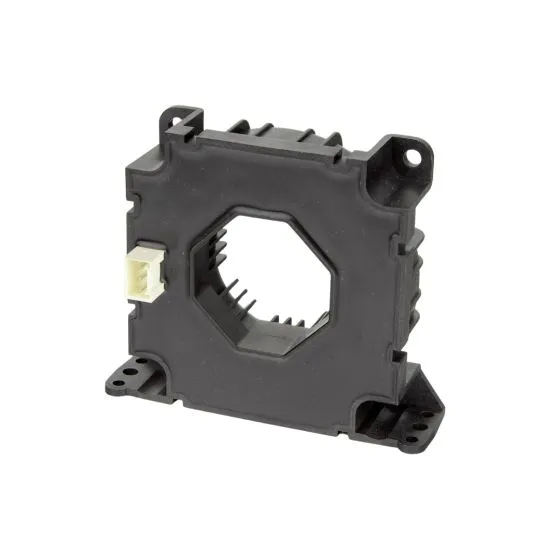

S42S1T0D24ZM (Tamura S42S D24 SERIES) er en servo-baseret strømtransducer med analog strøm (current-output) (ratio 1:5000). Nominelt 1000 A med Io 200 mA ved IPN, forsyning ±15 (±5%)..±24 (±5%). Responstid 0.5 µs. Båndbredde 150 kHz. Isolation 4.4 kV AC/1 min. Tilslutning: Molex 38-00-6293 / AE-6410-03C(197), 3-pin. RoHS: Ja.
S42S1T0D24ZM fra Tamura (S42S D24 SERIES) er en servo system current-output type med analog strøm (current-output) til galvanisk isoleret måling af primærstrøm. S42S D24-serien er målrettet højstrømsmåling i 1000 A-klassen, hvor man vil have dokumenteret dynamik (angivet typisk responstid og båndbredde) og galvanisk isolation.
Sensorprincippet er angivet med Hall-element i serien, og mekaniktegningen markerer Hall-elementets position.
Måledata: IPN/If = 1000 A, maksimal strøm = 2100. Konverteringsforhold 1:5000 giver Io = 200 mA ved nominelt niveau. Fejlbudgettet er specificeret som nøjagtighed ±0.2 (25..85°C) / ±0.3 (−40..85°C), offset ±0.2 mA, linearitet ±0.1 %, hysterese ±0.2 mA.
Dynamik: Responstid 0.5 µs, båndbredde 150 kHz (−3 dB).
Forsyning: ±15 (±5%)..±24 (±5%). Forbrug/ICC: 45 typ @Ip=0A; Icc = 45 + Ip/5000. Temperatur: drift -40..85 °C, lagring -40..90 °C. Primærleder temp. maks.: 100 °C.
Isolation og sikkerhed: Vd 4.4 kV AC/1 min, Vw 12 kV, RIS ≥500 (DC500V) MΩ. Klassifikation: Reinforced isolation (application example), CAT III, PD2 (EN62477).
Mekanik: Chassis-montage (montagehuller), 110×93.0×37.8 mm, masse 400 g. Tilslutningstype: Molex 38-00-6293 / AE-6410-03C(197), 3-pin. Husmateriale: UL94 V-0. Sekundærspolemodstand: ≤47.5 (@85°C).
Hvis du er i tvivl om valg: S30S passer typisk til højeste strømme og høj isolation, S42S til 1000 A med dokumenteret BW, S29S til 1000 A hvor BW ikke er angivet, og S27S til 300 A i kompakt format.
